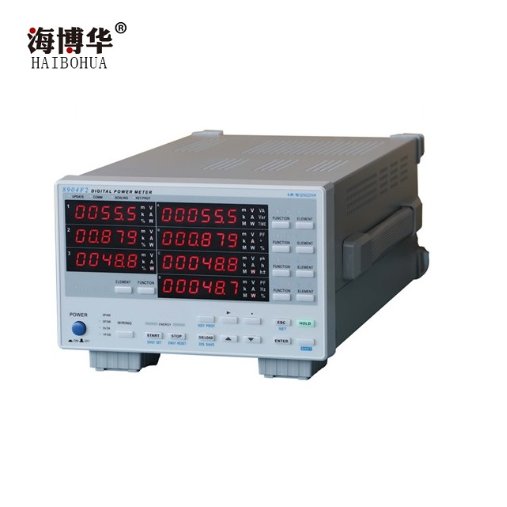

海博华三相电参数仪8904F2

测量功能及技术指标：

8902F2/8904F2三相电参数测量仪,数字功率计不但可以测量每个输入单元的单相测量功能，也可以测量由多个输入单元组成的接线组的测量功能(Σ功能)。

测量功能

电压

电流

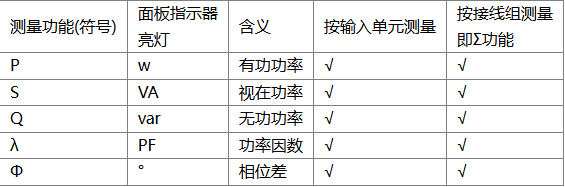

功率

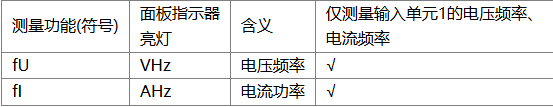

频率

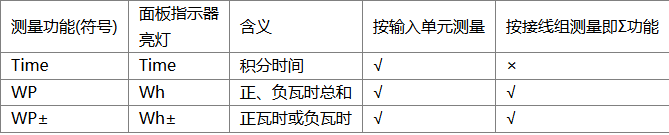

电能(瓦时)(8904F2特有)

注：√: 测量×: 不测量

测量精度指标（仅测量45~65Hz工频范围信号）

满足误差要求的条件

• 温度:23±5℃

• 湿度:30~75%RH

• 输入波形:正弦波

• 共模电压:0V

• 倍率设置:设置为关闭OFF

• 预热30分钟后

仪表技术指标

测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的30分钟和2个完整数据采集周期内，测试仪满足规定的准确度。性能指标以一年校准周期为基础。

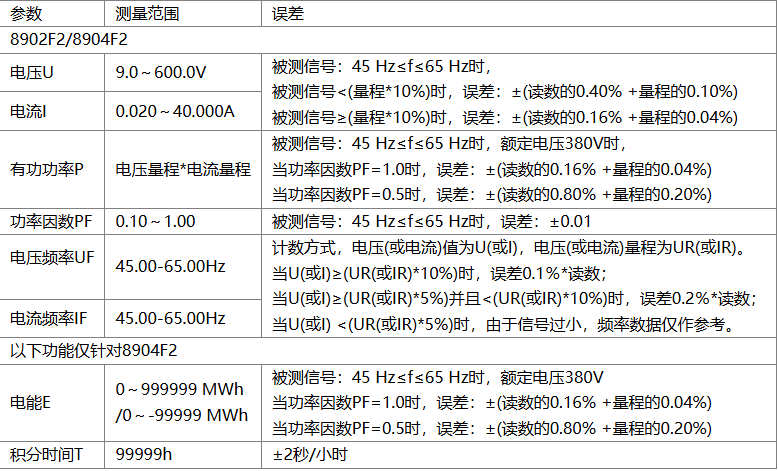

仪表量程

其它技术指标

• 信号输入及阻抗：电压电流均为浮置输入，电压输入阻抗约0.60MΩ、电流输入阻抗约4mΩ。

•测量信号*大峰值：电压电流均为*大量程的1.6倍。

• 采样速率：8000次/s，采样周期约125μS，24位，电压、电流同时采样。

• 校零方式：开机自动校零

• 线路滤波：固定为2kHz

• 数据更新：数据计算周期0.05秒~1秒可设。

• 显示方式：7个窗口LED显示。

• 整机功耗：<10VA。

• 仪表重量：约3.5 kg。

• 仪表外形*大尺寸：宽×高×深 （213×132×379）。

• 仪表开孔尺寸：宽×高（208x127）。


工作环境

• 温度：(0～40)℃；

• 湿度：(20%～75%)RH；

• 大气压力: (86～106)kPa

• 仪表工作电源：AC 100V~240V   50/60Hz 无较重的振动及电磁干扰
