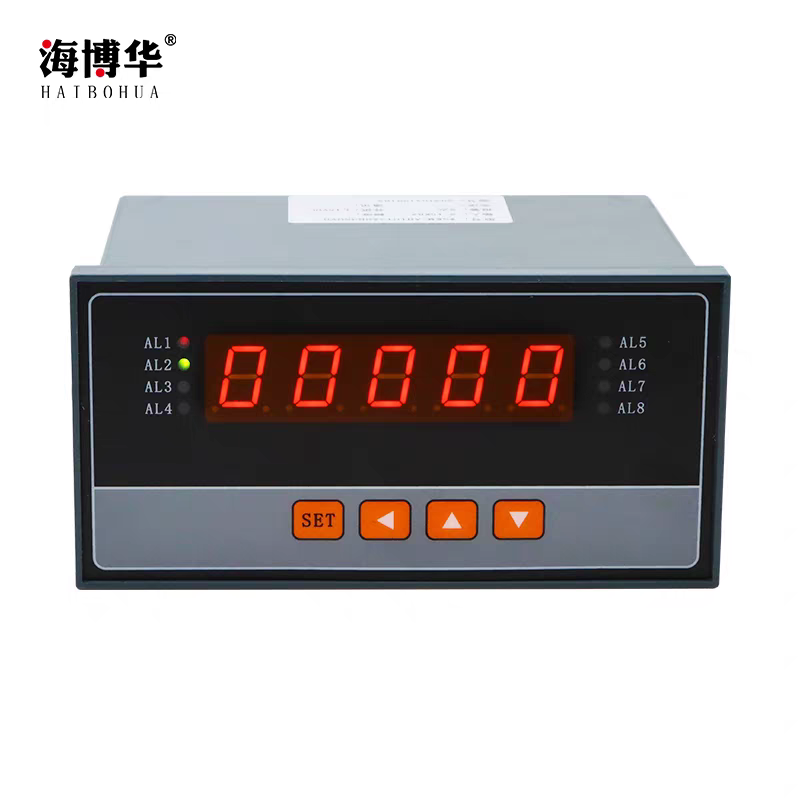

海博华转矩控制仪XSKM

XSKM转矩控制仪专门配套HCNJ系列动态扭矩传感器使用，输入信号5-15KHZ和60脉冲/转，可以现场显示扭矩值

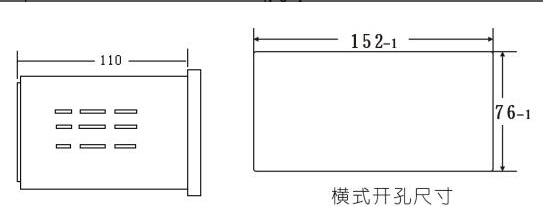

外形尺寸：160x80x125mm

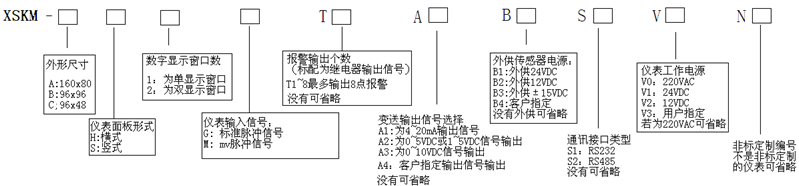

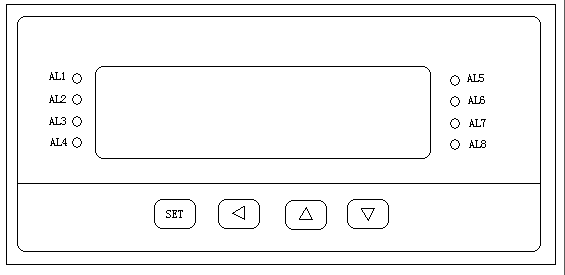

造型示意图

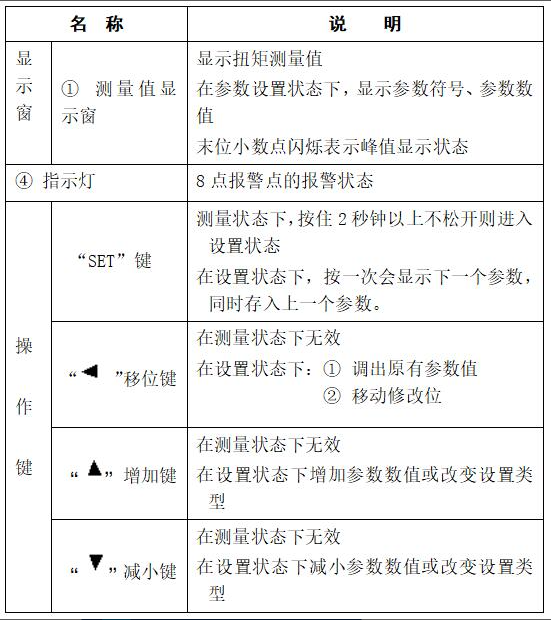

仪表参数设置操作说明

1、按住设置键“SET” 2秒以上不松开，进入设置状态，仪表显示第1个参数的符号

2、“设置” 键可以顺序选择本组其它参数

3、按左箭头键调出当前参数的原设定值，闪烁位为修正位

4、通过左箭头键移动修改位，上箭头键增值、下箭头键减值，将参数修改为需要的值

5、按“设置”键存入修改好的参数，并转到下一参数。若为本组*后1个参数，则按“设置”键后将退出设置状态，重复2 ~5步，可设置其它参数。

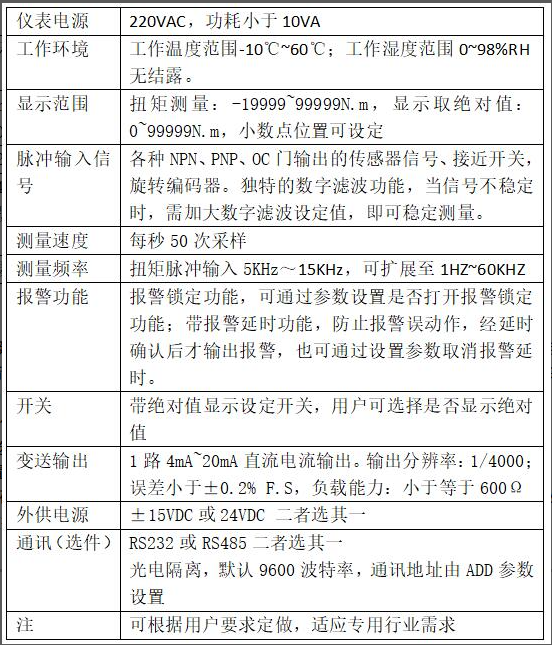

技术参数：

功能操作

1、扭矩值清零：按住“下箭头”键不松开，直到扭矩显示为零。该功能用于清除传感器的零点漂移，以达到*佳的检测效果。
2、扭矩峰值显示：按一下“左箭头”键，扭矩显示窗口显示峰值，显示峰值时，末尾数字闪烁。再按一下“左箭头”键，扭矩窗口还原为实时扭矩测量值。当进行过扭矩清零操作后，或断电后峰值回通讯功能

数据格式：数据格式为10位；1位起始位，8位数据位，无奇偶校验位，1位停止位。

波特率：由参数bAud设置，可选4800、9600和19200三种波特率。

仪表通讯地址：由参数ADD设置

仪表收发的所有命令都是ASCII码；仪表自动识别命令是否带校验核，若主机发送的命令是带检验核的，那么仪表回复的也是带校验核的，建议传送的所有数据都带校验核，这样可以防止错误的数据被接收，提高系统的整体稳定性。

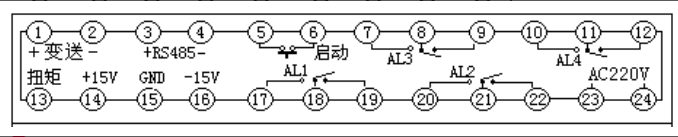

接线定义：
