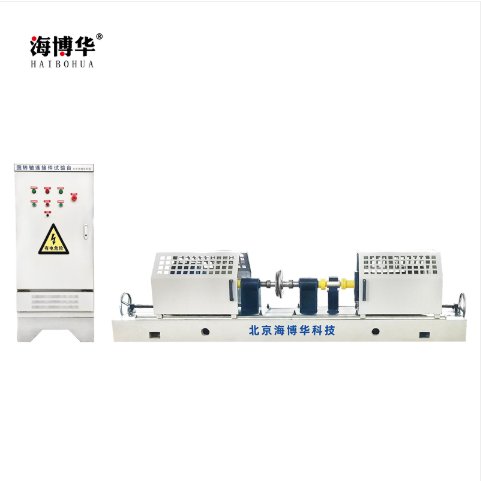

海博华磁力耦合器测试台HBH

磁力耦合器测试台产品介绍：

1、磁力耦合器测试台测试要求：对磁力耦合器模拟加载，检测耦合器的转矩、转速、功率、电压、电流数值。

被测磁力耦合器参数：

额定功率：45kw

*大转速：3000 rpm

扭矩范围：50-500N.m

电机功率：45Kw/2级, 转速3000rpm

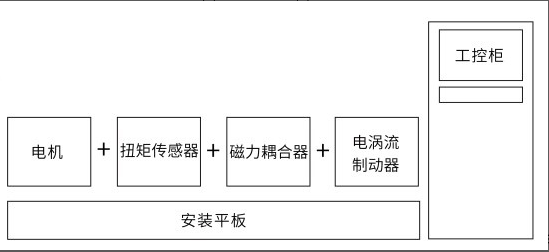

2、磁力耦合器测试台设备示意图：

机械结构：由驱动电机+转矩转速传感器+磁力耦合器+转矩转速传感器+电涡流制动器组成

3、磁力耦合器设备说明：

本台架采用铸铁安装平板作为安装基础，铸铁平板具有缓冲吸振作用，整机稳重可靠。

工控机控制电机驱动电机，驱动电机通过转轴带动磁力耦合器，磁力耦合器相对运动内部产生磁场，在磁场作用下磁力耦合器带动

负载端轴转动。

本测试台采用扭矩传感器来测量磁力耦合器两端的转矩、转速数值，将转矩转速传感器分别连接到磁力耦合器的两端分别来测量电

机和负载的转矩、转速数值，通过转矩转速功率仪可实时显示转矩、转速、功率测量数值，同时通过232通讯端口将信号传输到数

据采集软件中，实现工控机显示、记录、存储的功能。

采用电涡流加载器做负载。电涡流加载器可以理解成利用转子切割磁力线来产生阻尼。相比发电机做负载优点是加载阻尼调节非常

方便，只需通过线圈调节磁场强度，即可任意改变负载大小。适用转速300-3000rpm。
