海博华电机加载测试台HBH-036

电机测试台产品介绍：
电机测试台、电机性能试验系统为电机性能试验设计，测量电机的电压、电流、转矩、转速、输入输出功率、效率等性能参数，打印试验报告，绘制各种性能曲线。转矩转速传感器测量电机的输出扭矩和转速，负载采用磁粉制动器（或电涡流制动器），使用电量变送器将电压和电流转换为标准电压信号，由计算机采集。
电机性能测试台可以完成的测量项目：电机的输入电压、电流、输出转矩、转速、效率计算等，可根据国标或用户要求定制输出报表和曲线格式。
电机性能测试系统的组成：
（一）控制柜
控制柜部分由工控机和显示器及数据采集软件组成
（二）试验台架

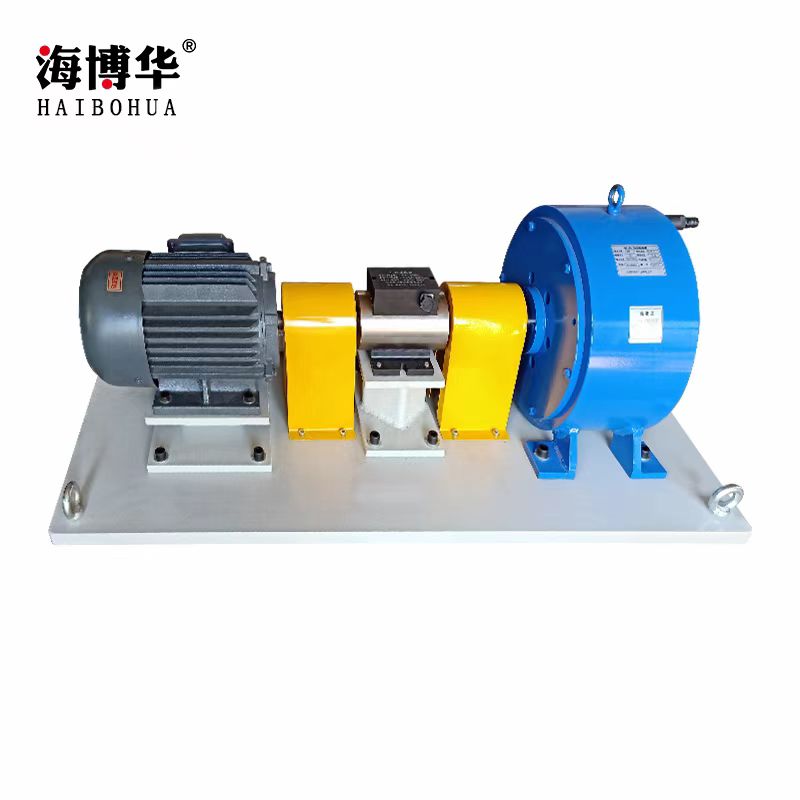

电机试验台架部分由安装底座机械平台、HCNJ-101扭矩传感器、显示仪表磁粉制动器、支架、连轴器、联轴器、电参数测量仪组成
电机测试台的功能介绍：
1、系统能对电机进行：空载实验：电流、电压、转速负载实验：电流、电压、转矩、转速、输入功率、输出功率、效率堵转实验：电流、电压、转矩；系统能对各种电机的特定点进行测试。
2、系统能实时显示电机的电压、电流、输入功率、转矩、转速、输出功率、效率。能对电流、电压、转矩、转速分别进行 上、下限报警，报警值可任意设定。
3、系统能自动判别并显示正负扭矩。可以对测试数据进行连续存储或按使用者的意愿进行选点存储。
4、系统在“选点测量”方式下，能实时显示采集数据和曲线。可将测试结果进行转矩——电流、电压、转速、功率、效率的曲线绘制。
5、系统对于各种参数的设置具有记忆功能，只需输入一次即可。
6、系统可以通过打印机对测试结果进行数据、曲线打印。
电机测试台的技术指标：
1、电压测量精度：±0.5%FS，电压显示精度: 1位小数
2、电流测量精度：±0.5%FS，电流显示精度: 2位小数
3、电功率运算精度: ±1个字，电功率显示单位: kW
4、转矩测量精度：优于±1%FS，转矩测量范围: 0~100N.m，转矩显示精度: 3位小数
5、转速测量精度: 50r/min以上±0.1%, 50r/min以下±0.5%，转速显示精度: 1位小数，转速显示单位: r/min
6、功率运算精度: ±1个字，功率显示单位: kW
7、效率运算精度: ±1个字，效率显示精度：2位小数，效率显示单位：%
