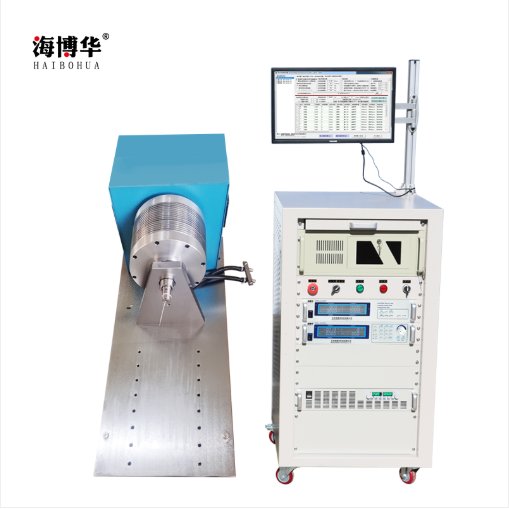

海博华电涡流测功机HWD

电涡流测功机的原理：

电涡流测功机由感应转子、电枢及励磁绕组、转矩、转速传感器、底板等组成，当感应转子被原动机驱动并旋转时，气隙磁通密度随感应转子的旋转产生涡流电动势并产生涡流，该涡流所产生的磁场又与气隙磁场相互作用，产生制动力矩。改变定子的励磁电流可调节对被测动力原件机的加载力矩。

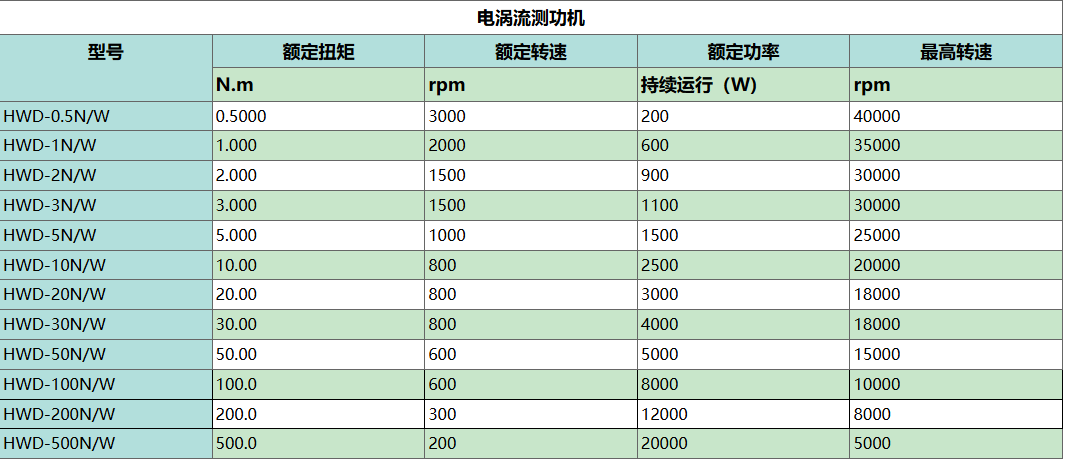

电涡流测功机选型：

电涡流测功机适用于高转速、中到高功率的电机测试。电涡流测功机的扭力随着转速的提高而加大，并在额定转速时达到扭力峰值。由于转子直径较小，电涡流测功机具有较低的惯性。其冷却方式是通过定子内的循环水冷却系统带走制动时所产生的热量。由于采用水冷却方式，WD系列电涡流测功机具有极高的连续测试功率(*大功率20KW)。根据测功机的大小与系统组成，WD系列电涡流测功机的精确度范围为满刻度的±0.5%到±1.0%)。

电涡流测功机系统组成：

电涡流测功机系统可测量被测电机或电动工具的转矩，转速，输出功率，电压，电流，输入 功率，效率，功率因数，频率等参数。

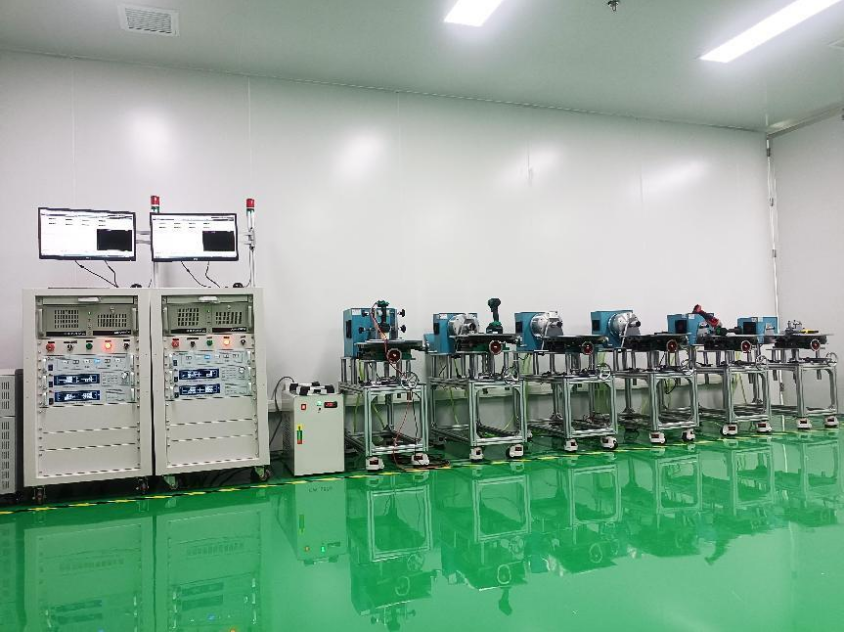

系统采用1.8米立式机柜或1.0米卧式机柜，工控机整合在机柜里面，测功机可选用三维工作台结构，也可选用普通二维结构。适用于单相/三相/直流电机。也可以选择同时兼容单相&三相&直流电机，此时单相线路、三相线路、直流线路各自独立，互不干扰，用户可以根据不同的电机通过机柜面板上的开关切换所需的测试线路。在有电机正反转的场合，也可以根据用户的要求增加正反转控制的线路。以上都需在合同需求单上详细说明。

配套软件：

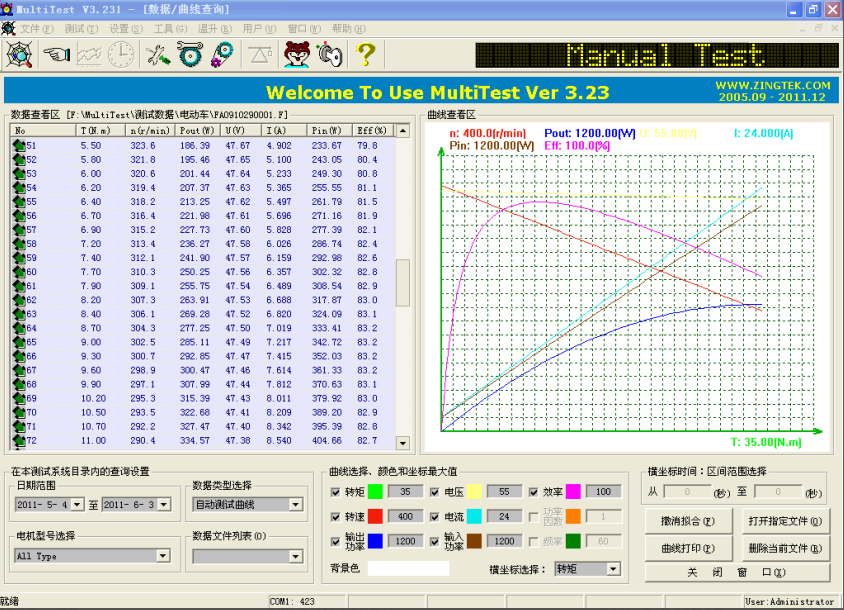

MultiTest V3.24电机综合性能测试软件是在Microsoft公司的Visual C++6.0开发环境下编制而成的，采用耳目一新的测试界面，具有良好的人机交互环境。配合本公司的*新产品HN-06B测功机智能控制仪，两者相结合所产生的测试功能，能够满足当前绝大多数厂家对其不同品种，不同型号电机的各种测试需求。本软件还可选配DR4615转矩转速显示仪、DC4619控制仪或DR4615A电机性能测试仪（三合一）。同时，电参数仪还可匹配8716B、PF100系列交流电参数仪，8716F、PF200直流电参数仪，8902F2、PA330E系列三相电参数仪， 8760F电机寿命测控仪等。也可以根据客户的要求匹配各个不同厂家，不同型号的电参数仪，多路带电绕阻温升仪。还可以根据客户自身的特殊需求为其专门定制新功能。

测试软件新特性：

耳目一新的测试界面，良好的人机交互环境。

采用自身定制的串口类调用Windows底层API函数实现串口通讯，而不是采用OCX控件。

所有采样均放在线程中进行，速度快，受干扰小。而其它公司的测试软件都将采样放在主进程中进行。

可控制数量*多达到三台的测功机同时进行测试，在减少了企业人力资源的同时提高了工作效率。

电机测试数据均按测试日期及电机型号进行分类归档，方便查询。

测试方式分为三种：手动测试，自动测试，定点/耐久（FFU）/堵转测试。
