海博华智能电流源双路HZS-1000

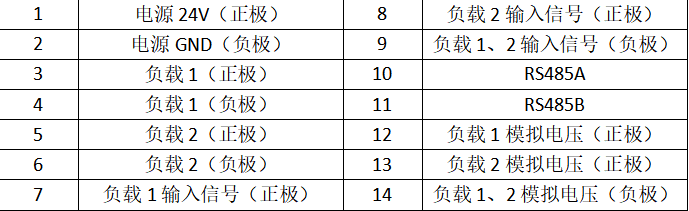

1. 拨码开关说明

通过拨码开关可以选择控制方式及输入信号电压范围。

PL1、PL2为控制方式切换，PL1负责控制负载1的控制方式切换，当PL1“ON”状态时为AD模式，即负载1的控制方式由负载1的模拟电压控制。当PL1“OFF”状态为PWM模式，即负载1的控制方式由单片机内部占空比控制。

PL2同上。

VL1、VL2为输入信号电压范围切换，VL1负载控制负载1的输入信号电压范围

VL1为“OFF”时，选择0-5V输入控制方式（外部输入电压范围为0-5V）

VL1为“ON”时，选择0-10V输入控制方式（外部输入电压范围为0-10V）

VL2同上。

1. 指示灯及显示界面说明

指示灯说明：

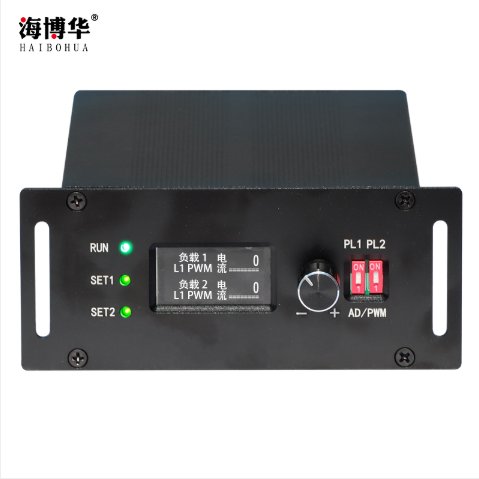

本产品前面板有三个指示灯，分别为RUN、SET1、SET2。

RUN指示灯：设备上电运行后指示灯以0.5S频率闪灭。用于指示设备正在工作。

SET1指示灯：用于指示负载1的输出状态（亮为输出状态，灭为关闭状态）。

SET2指示灯：用于指示负载2的输出状态（亮为输出状态，灭为关闭状态）。

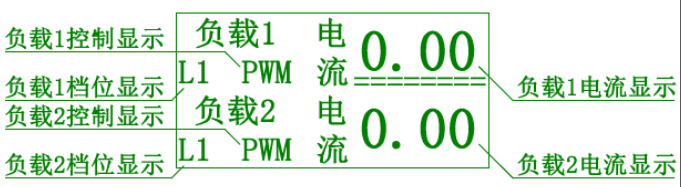

当检测到负载1输入信号后，负载1档位显示由“L1”变为“L2”，设备由档位1切换为档位2的设置进行负载输出。

当PL1拨码开关打开后，负载1控制显示由“PWM”变为“ADC”，设备由PWM控制切换为“ADC”控制，此时控制信号由负载1模拟电压信号控制。

负载2同上。

2. 旋钮操作说明

本产品通过调节旋钮对参数进行设置操作，主要操作分为短按（单按一次）、长按（按住延时2秒）、旋转（左、右旋转）三中方式操作。

运行状态下，调节旋钮双虚线指示标在负载1负载2电流显示上下移动，选择需要调节的负载，短按虚线变为实线，表明进入调节状态，无外部输入信号时，负载档位显示L1，调节旋钮可调节负载的L1电流值，有外部输入信号时，负载档位显示L2，调节旋钮可调节负载的L2电流值。再次短按可保存设置值。

进入参数设置与退出参数设置

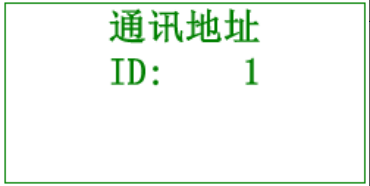

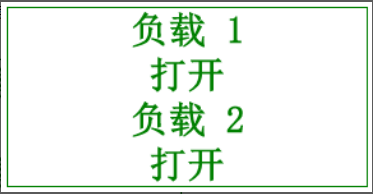

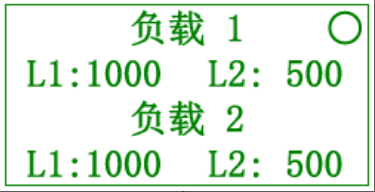

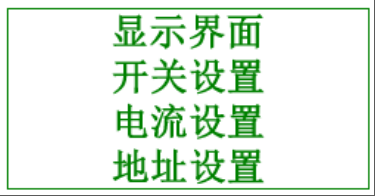

长按旋转进入设置菜单界面

3. 通信协议说明

参考附表，具体可与销售人员联系索取。
