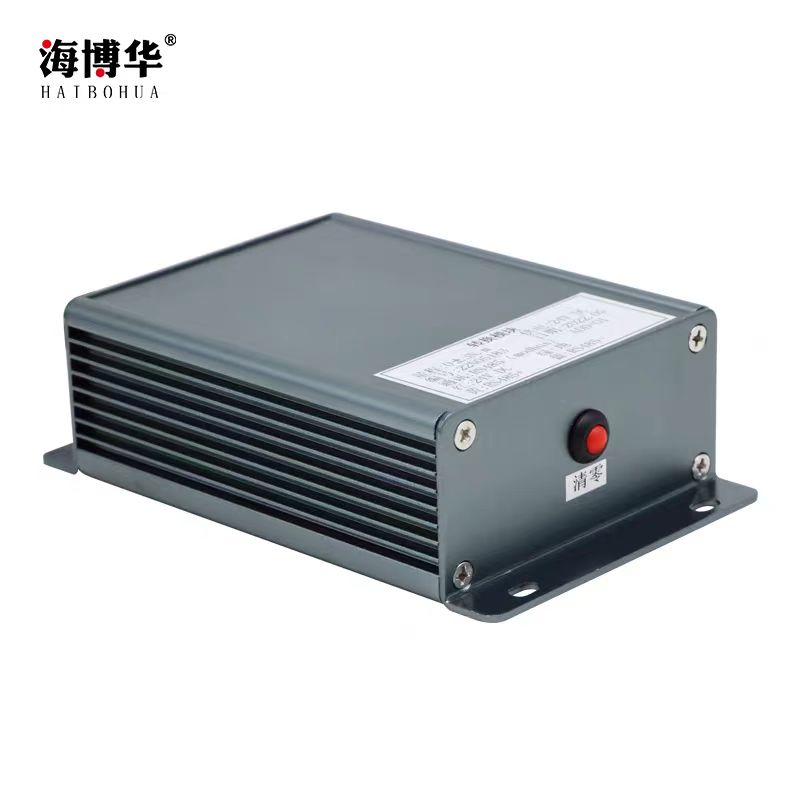

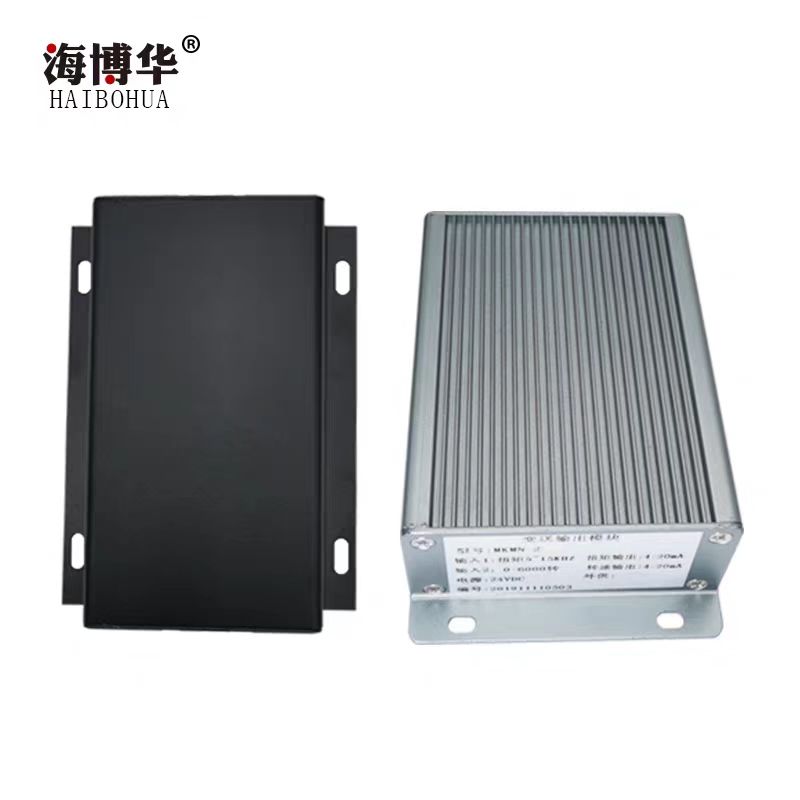

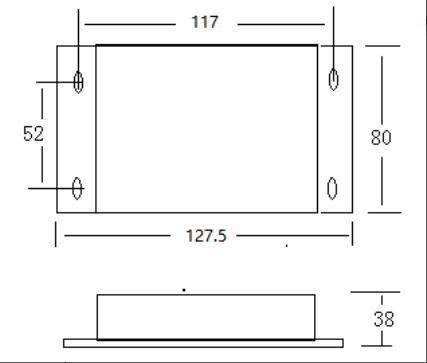

海博华双路信号转换模块F系列

基本参数：

仪表电源：12~30VDC, *大耗电：2W

脉冲输入信号：各种NPN、PNP、OC门输出的传感器信号、接近开关，旋转编码器

电源、输入、变送、通讯   之间全隔离。

变送输出：光电隔离或者2路4mA~20mA或0~5v或0~10V,（可选择绝对值输出，或中间点为零点，16位DA输出）。 变送输出精度0.1%F.S,输出分辨力1/65535,输出温度漂移小，在0-40度范围内总漂移低于0.1%f.s

通讯功能：可选RS485通讯口，变送输出和通讯RS485口二者只能选其一，协议默认的为modbus rtu协议，需要ASCII 自定义协议订货时注明

测量频率：   转速脉冲输入0.2Hz～20KHz

                  扭矩脉冲输入5KHz～15KHz，可扩展至1HZ~20KHZ

可通过面板矫正传感器的非线性误差。带折线修正功能。

测量速度（针对模拟量输出型模块，变送输出和测量同步）：每秒30次，通过跳线可提速到每秒150次的快速测量（如果需要快速输出的请订货时注明，出厂内部短路为快速输出方式150次每秒，如果不做说明出厂为慢速方式30次每秒），对于通讯型模块测量速度默认为10次每秒，通过跳线提速后为50次每秒，如需要更快速度须订货时注明。

线长：信号转换模块至扭矩传感器线长5米，带航空插头，模块出来线1米，七芯裸线。

通讯说明：

数据格式为10位：1位起始位，8位数据位，无奇偶校验，1位停止位。

波特率：出厂默认为9600bps，可以通过两位短路点（bit1和bit0组成2位2进制数）选择，00为4800，01为9600，10 为19200，11为38400.   注：选择位短路为1，开路为0. 波特率选择在板子的正面标有”baud”的地方。

通讯地址：出厂默认为   01.

通讯地址可以通过4位短路点（bit3，bit2，bit1，bit0组成4位2进制，有的版本只有bit1和bit0）选择为：选为0000按显示面板设置的内部存储地址为准；选为0001将地址设为01；选为0010将地址设为02；选为0011将地址设为3；选为0100将地址设为4；选为0101将地址选为5，选为0110将地址设为6，选为0111将地址设为7；选为1000将地址设为8，…选为1111将地址设为15（即16进制的0xf）。   注：选择位短路为1，断开为0.   通讯地址选择在板子的背面标有”add”的地方。

通讯协议设置：可通过参数prot1 设置，

设置为0表示modbus   rtu 通讯协议，

设为1表示modbus ASCII码协议。
