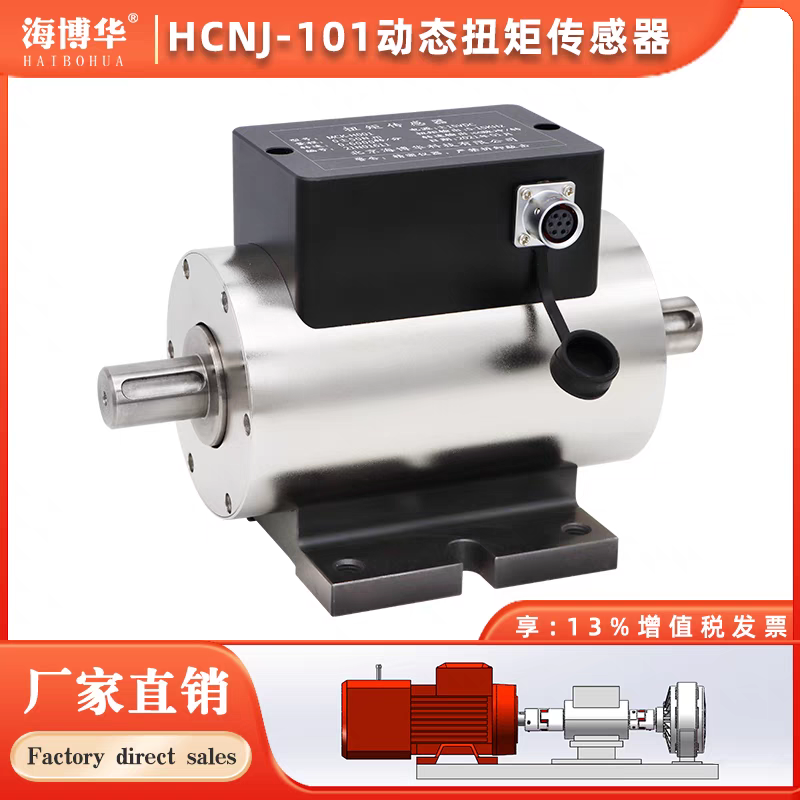

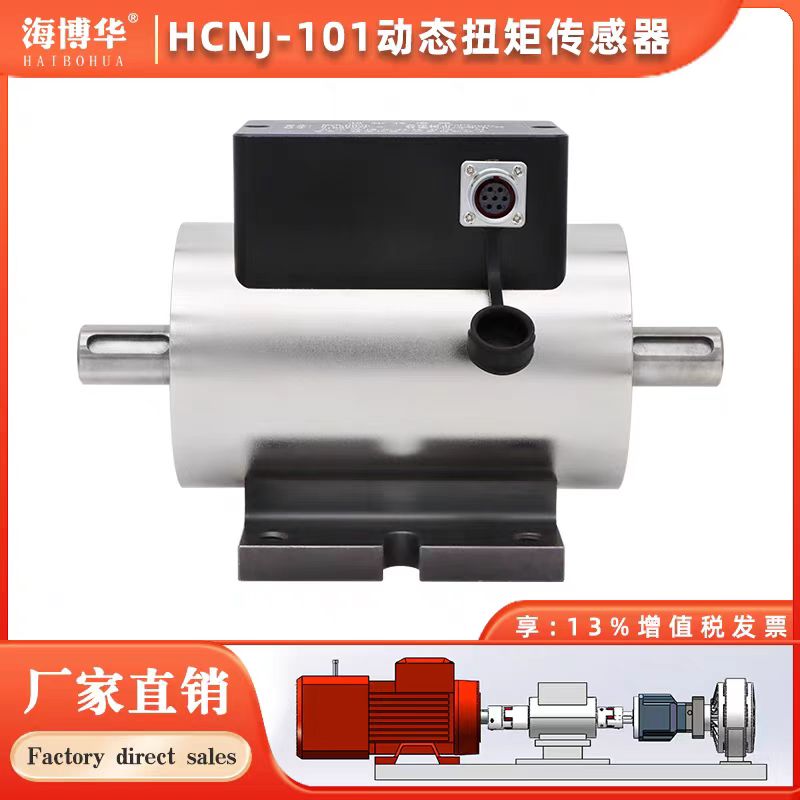

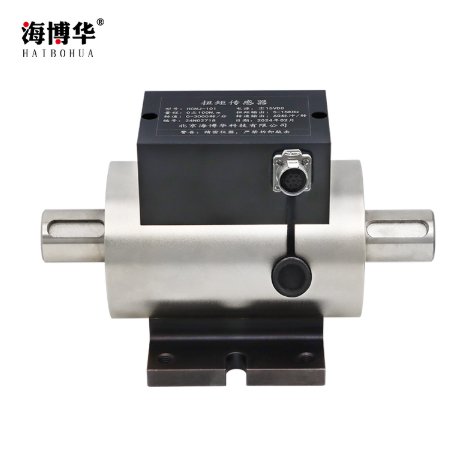

海博华动态扭矩传感器HCNJ-101

2、检测精度高、稳定性好、抗干扰性强;

3、体积小、重量轻、易于安装;

4、不需反复调零即可连续测量正反转扭矩;

5、信号和供电均为非接触式方式传递，没有滑环和电刷等磨损件，可以高转速长时间运行;

6、应变弹性体强度大，可承受150%载荷;

7、抗干扰性强，可任意位置，任意方向安装;

8、传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置

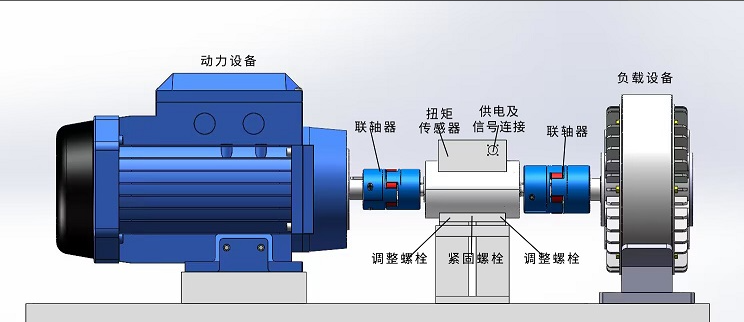

                                                                     安装示意图及安装方法

1、测量传感器的轴径和中心高，待装。

2、使用两组联轴器或法兰，将扭矩传感器安装在动力设备与负载之间。

3、分别调整动力设备、负载、扭矩传感器的中心高和同轴度，要求小于0.01mm，然后将其固定，并紧固可靠，不允许有松动，使用小量程或高转速传感器时，要严格保证连接的中心高和同轴度，否则可能造成测量误差及传感器的损坏。

4、连接时可选用刚性或弹性联轴器，在震动较大或同轴度无法保证安装要求时(大于0.05mm，小于0.02mm)，建议使用饶性、弹性或万向节联轴器;并在传感器底座与支撑架之间建议加10mm左右的橡胶垫以减轻传感器安装不同心造成的损坏。

5、动力源及负载设备必须固定牢固避免振动;传感器的支撑底座必须有一定的强度，以保证安装的稳定性，避免造成过大的震动，否则可能造成测量数据不稳定，影响测量精度。

6、联轴器应紧靠传感器两端的轴肩。传感器为精密测量仪器，安装使用中严禁撞击、敲打等剧烈冲击。

7、传感器使用时推荐采用水平安装，进行其它角度的安装时，请慎重。安装传感器不允许随过大的轴向和或弯矩，否则可能影响传感器的使用，甚至造成传感器的损坏。

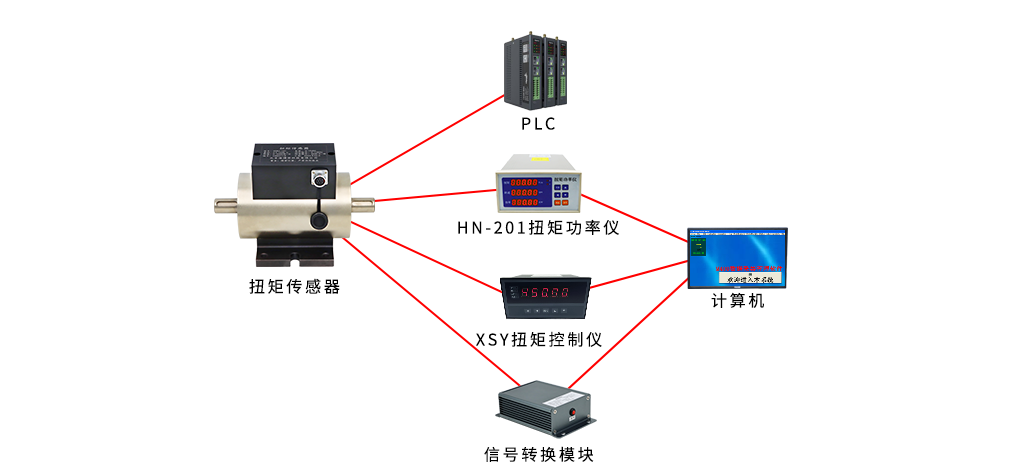

                                                                                产品搭配


1、可直接将扭矩频率信号传送给计算机或PLC进行处理。

2、可以配HN-201扭矩功率仪直接显示扭矩、转速、功率值，扭矩和转速两路变送4-20mA信号，带RS485通讯功能。

3、可以配XSY扭矩控制仪直接显示扭矩值，带上、下限两点报警，开关量信号（4-20mA/RS485可选）。
4、可配套F/I或F/V信号转换模块，可以将扭矩传感器原始的频率信号转换为标准的4-20mA电流或0-5V/0-10V/电压或RS485通讯等常用信号。
5、可选配我公司的M400数据采集软件，在电脑上采集数据，查看曲线，生成报表，存储、打印、回放等。
