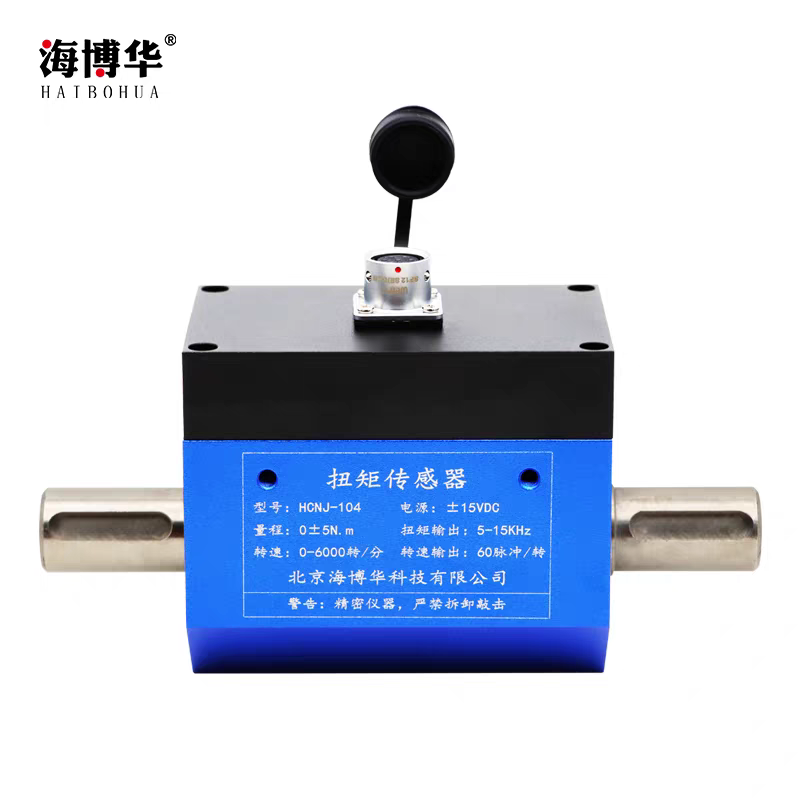

海博华超小型扭矩传感器HCNJ-104

1、体积小、重量轻、易于安装；

2、既可以测量静止扭矩，也可以测量旋转扭矩；

3、检测精度高、稳定性好、抗干扰性强；

4、不需反复调零即可连续测量正反转扭矩；

5、没有集流环等磨损件，可以高转速长时间运行；

6、应变弹性体强度大，可承受150%载荷；

7、抗干扰性强，可任意位置，任意方向安装；

8、传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置

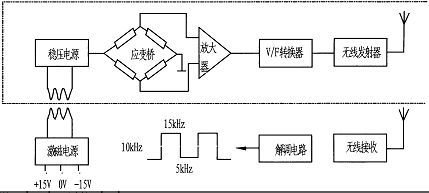

扭矩工作原理：

如上图所示，应变桥供电由设在传感器上的一组环形变压器，提供感应电压，经整流、稳压转换成高稳定性的直流电压。该电压既供给应变桥作为桥压，也供给其内部电路作为工作电压。应变桥检测的mV级扭矩信号被放大V级强信号，在经过V/F转换器变成正比的方波信号，并发射到外部的信号接受器上，在通过解调还原成与V/F转换出的方波同频率的数字信号，其相位差不大于1微妙，可以忽略不计。
转速工作原理：

码盘与旋转体集成一体，进行旋转。光电开关通过光电效应，做门电路处理，输出一个高低电平脉冲信号。脉冲信号比例于转速。实现了物理量转速到电信号的转化。

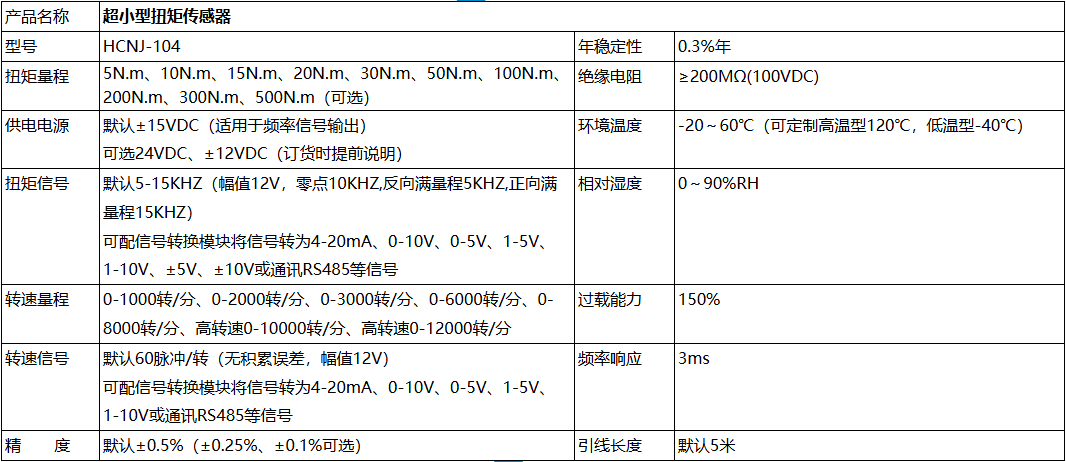

技术参数：

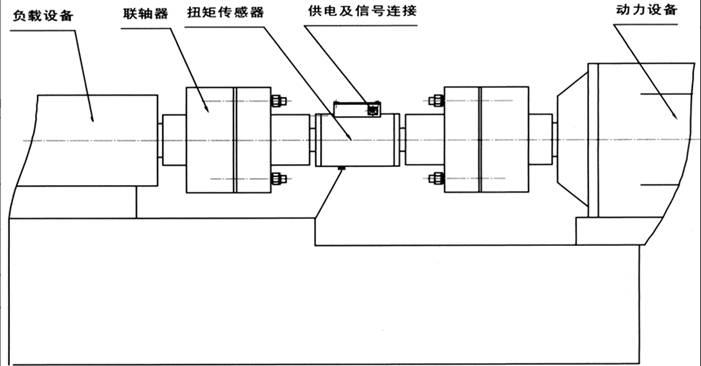

安装示意图及安装方法：

超小型扭矩传感器的安装方法：

1、该系列扭矩传感器无安装固定底座，需要用弹簧、拉绳或固定卡子将壳体固定，以避免壳体和信号输出导线随轴旋转。

2、其它安装、电气连接方法及注意事项按标准扭矩传感器进行，详见HCNJ-101扭矩传感器的安装方法。

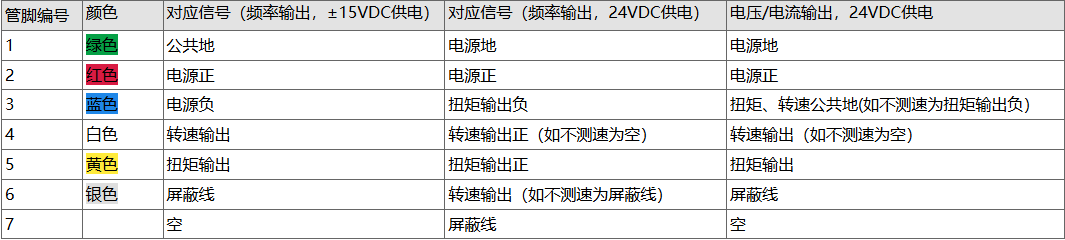

接线定义：

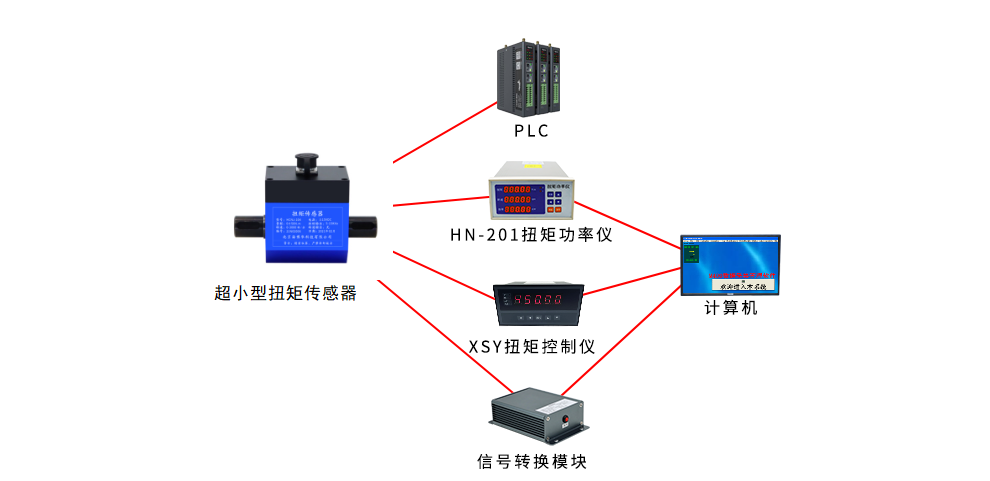

产品搭配：

1、可直接将扭矩频率信号传送给计算机或PLC进行处理。

2、可以配HN-201扭矩功率仪直接显示扭矩、转速、功率值，扭矩和转速两路变送4-20mA信号，带RS485通讯功能。

3、可以配XSY扭矩控制仪直接显示扭矩值，带上、下限两点报警，开关量信号（4-20mA/RS485可选）。

4、可配套F/I或F/V信号转换模块，可以将扭矩传感器原始的频率信号转换为标准的4-20mA电流或0-5V/0-10V/电压或RS485通讯等常用信号。

5、可选配我公司的M400数据采集软件，在电脑上采集数据，查看曲线，生成报表，存储、打印、回放等。

扭矩传感器的应用领域：

扭矩传感器可检测电动机、内燃机等旋转动力设备，输出扭矩及功率；

检测电动机、风力、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率；

检测各种机械加工中心、自动机床的工作过程中的扭矩；

检测各种旋转动力设备系统所传递的扭矩及效率；

检测扭矩的同时可以检测转速、轴动力；

可用于制造粘度计、电动、气动、液力扭力扳手；

用于教学设备 。
