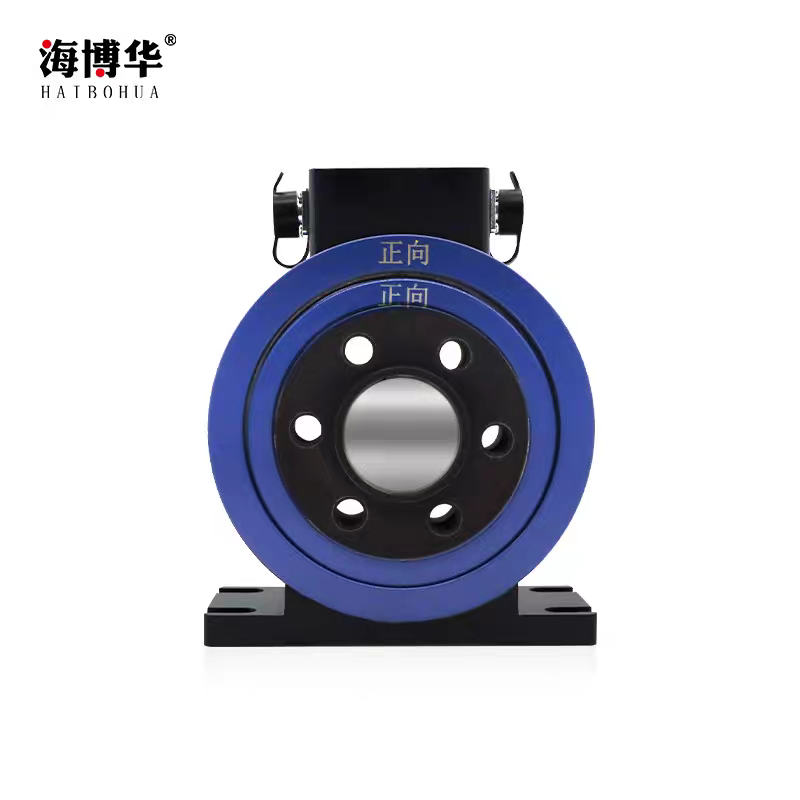

海博华盘式扭矩传感器、轴向空间测量、法兰HCNJ-106

1、扭矩测量功能；电源供电和信号传递为非接触式；输出信号数字化功能；

2、可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号；传递信号时与是否旋转，转速和转向无关；

3、静止外壳和旋转盘之间无轴承,可以适应长时间,高转速运转；

4、本盘式扭矩传感器精度高，稳定性好；体积小，重量轻，易于安装；

5、不需反复调零即可连续传递正反转扭矩信号；没有集流环等磨损件，可以高转速长时间运行；抗干扰性强；

6、可任意位置,任意方向安装

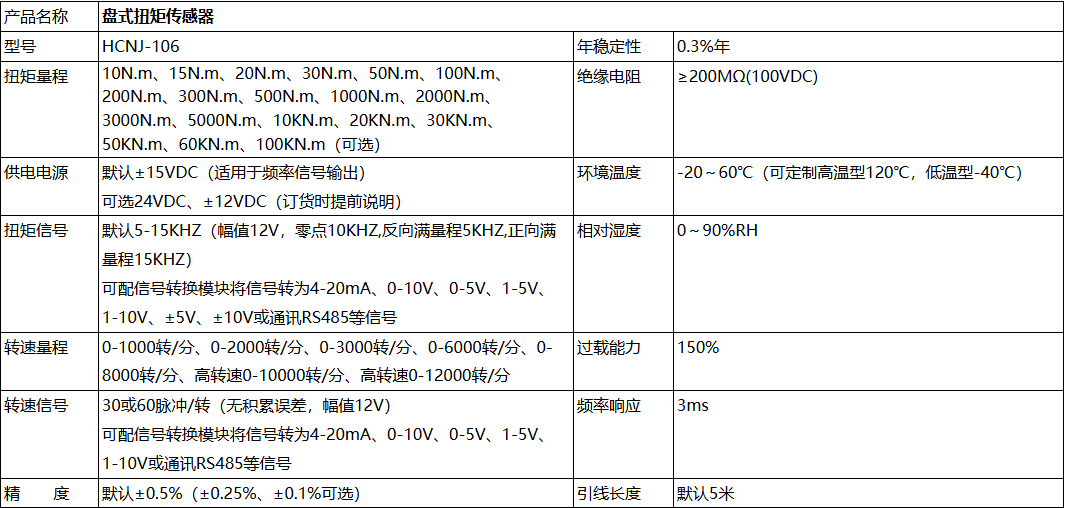

技术参数：

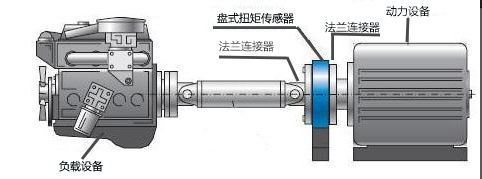

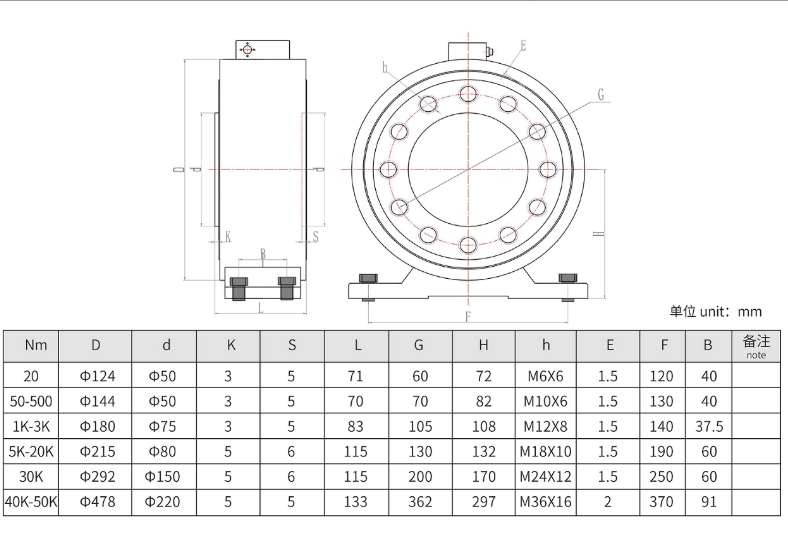

安装方法：

1．HCNJ-106盘式扭矩传感器由定子（静止外壳）和转子（旋转盘）两部分组成.

2．将转子的两端通过法兰联轴器分别与动力或负载联接.

3．静止外壳固定在基座上,调整间隙,保证静止外壳与旋转盘之间不可接触!径向跳动不得大于0.5mm!

使用注意：

◆接线必须正确;

◆径向跳动不得大于0.5mm；

◆ ±15V的范围:不得低于±14.5V不得高于± 15.5V ;

◆信号线输出不得对地,对电源短路,输出电流不大于10mA;

◆屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接；

◆使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。

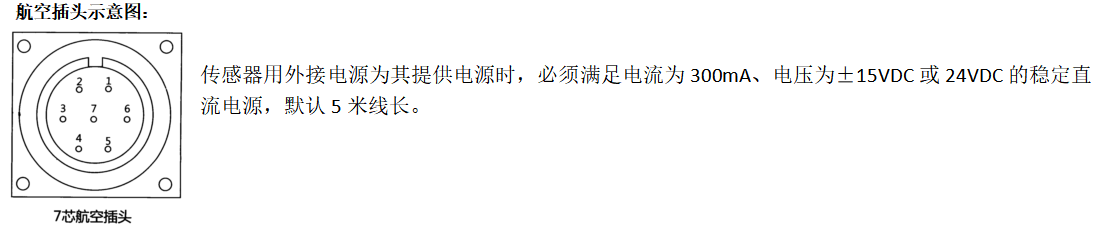

接线定义：
注：非标产品或特殊要求的请按出厂的检测报告标定的接线定义为准！

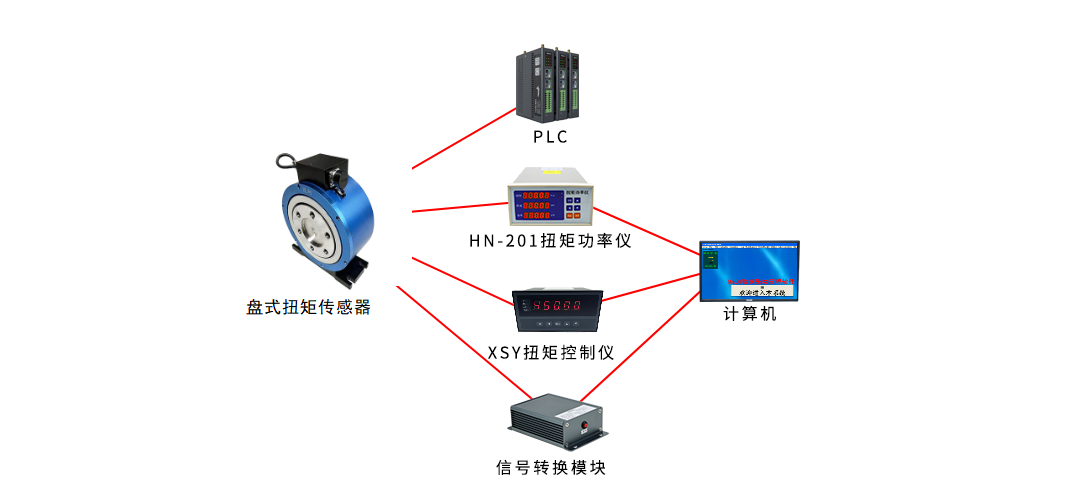

产品搭配：

1、可直接将扭矩频率信号传送给计算机或PLC进行处理。

2、可以配HN-201扭矩功率仪直接显示扭矩、转速、功率值，扭矩和转速两路变送4-20mA信号，带RS485通讯功能。

3、可以配XSY扭矩控制仪直接显示扭矩值，带上、下限两点报警，开关量信号（4-20mA/RS485可选）。

4、可配套F/I或F/V信号转换模块，可以将扭矩传感器原始的频率信号转换为标准的4-20mA电流或0-5V/0-10V/电压或RS485通讯等常用信号。

5、可选配我公司的M400数据采集软件，在电脑上采集数据，查看曲线，生成报表，存储、打印、回放等。
