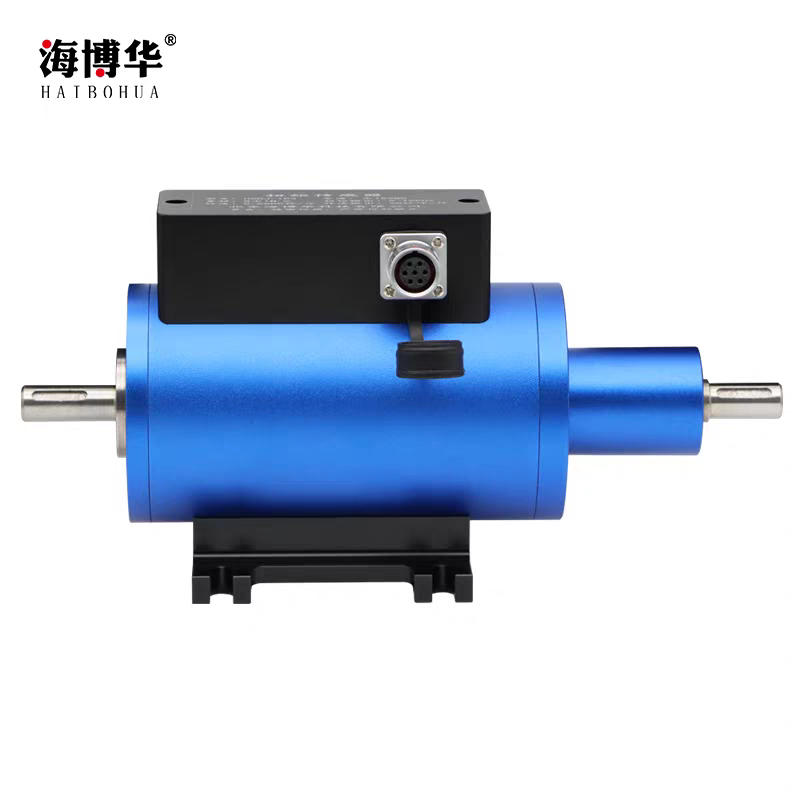

海博华微量程扭矩传感器、小扭矩、小电机测试HCNJ-103

                                                                                  产品介绍
HCNJ-103微量程扭矩传感器主要应用于微量程(3N.m以下)扭矩的测量，HCNJ-103型扭矩传感器采取应变区和供电、发射区分开布置，使应变区避开轴承的影响，有效的改善和提高了扭矩传感器的抗过载能力及测量精度。HCNJ-103微量程扭矩传感器是HCNJ-101扭矩传感器的小量程方式，当量程小于3N.m时，传感器两端的支承轴承的磨擦力矩就成了不可忽略的干扰因素HCNJ-103扭矩传感器在结构上与HCNJ-101扭矩传感器的不同之处在于避免了轴承的磨擦力矩的干扰。
                                                                                  产品特点

1、既可以测量静止扭矩，也可以测量旋转扭矩;

2、检测精度高、稳定性好、抗干扰性强;

3、体积小、重量轻、易于安装;

4、不需反复调零即可连续测量正反转扭矩;

5、没有集流环等磨损件，可以高转速长时间运行;

6、应变弹性体强度大，可承受120%载荷;

7、抗干扰性强，可任意位置，任意方向安装;

8、传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置。

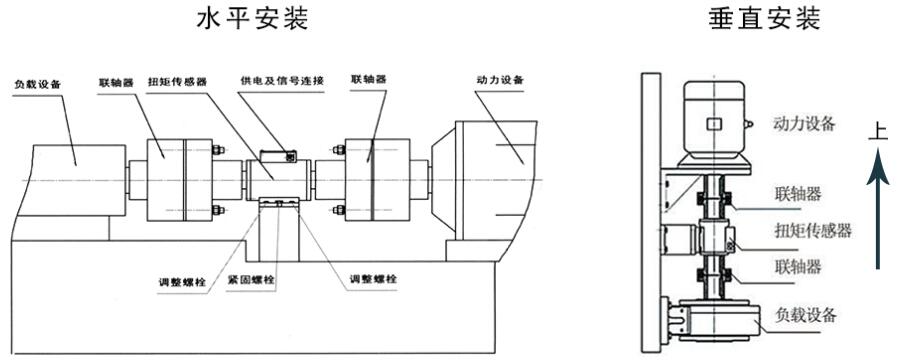

                                                                    安装示意图及安装方法 扭矩传感器的安装方法：

1、HCNJ-103扭矩传感器分a、b端，a端为辅助端，b端为测量端，b端通过联轴器与被测设备相连接，安装时一定要避免附加弯矩，并限制测量时的过载量(过载量≤120%)。

2、测量传感器的轴径和中心高，待装。

3、使用两组联轴器或法兰，将传感器安装在动力设备与负载之间。

4、分别调整动力设备、负载、传感器的中心高和同轴度，要求小于0.01mm，然后将其固定，并紧固可靠，不允许有松动，使用小量程或高转速传感器时，要严格保证连接的中心高和同轴度，否则可能造成测量误差及传感器的损坏。

5、连接时可选用刚性或弹性联轴器，在振动较大或同轴度无法保证安装要求时(大于0.05mm，小于0.02mm)，建议使用饶性、弹性或万向节联轴器，并在传感器底座与支撑架之间建议加10mm左右的橡胶垫，以减轻传感器安装不同心时对传感器的损坏。

6、动力源及负载设备必须固定可靠避免振动，传感器的支撑底座必须有一定的强度，以保证安装的稳定性，避免造成过大的振动，否则可能造成测量数据造成不稳定，影响测量精度。

7、联轴器应紧靠传感器两端的轴肩。传感器为精密测量仪器，安装使用中严禁撞击、敲打等剧烈冲击行为。

8、传感器使用时推荐采用水平安装，进行其它角度的安装时，请慎重安装。传感器不允许随过大的轴向或弯矩，否则可能影响传感器的使用，甚至造成传感器的损坏。

使用注意：

1、接线必须正确

2、±15V的范围,不得低于±14.5V,不得高于±15.5V

3、信号输出不得对地，对电源短路，输出电流不大于10mA

4、屏蔽电缆线的屏蔽层必须与±15V电源的公共端(电源地)连接

5、微量程扭矩传感器的弹性体非常精小，严格限制过载≤20%，过载范围，否则极易损坏。

6、使用中如有疑问请及时与本公司联系，保修期之内不得自行拆卸。

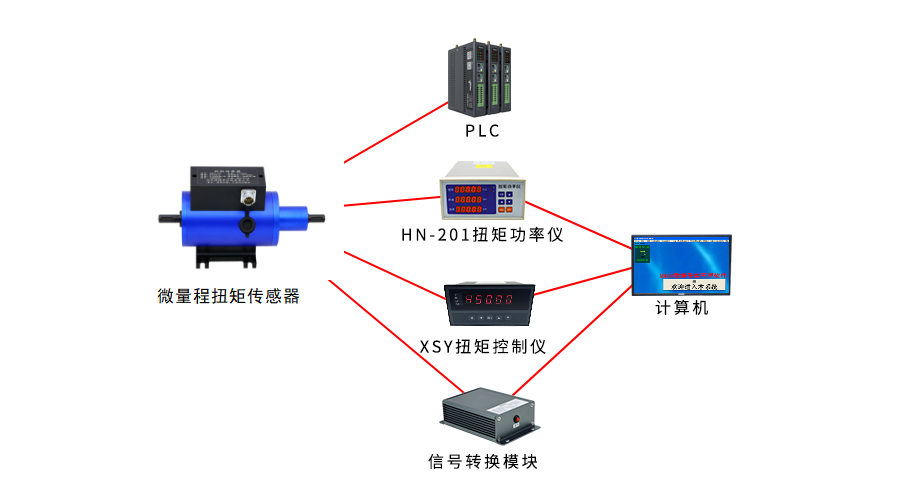

                                                                              产品搭配
1、可直接将扭矩频率信号传送给计算机或PLC进行处理。

2、可以配HN-201扭矩功率仪直接显示扭矩、转速、功率值，扭矩和转速两路变送4-20mA信号，带RS485通讯功能。

3、可以配XSY扭矩控制仪直接显示扭矩值，带上、下限两点报警，开关量信号（4-20mA/RS485可选）。

4、可配套F/I或F/V信号转换模块，可以将扭矩传感器原始的频率信号转换为标准的4-20mA电流或0-5V/0-10V/电压或RS485通讯等常用信号。

5、可选配我公司的M400数据采集软件，在电脑上采集数据，查看曲线，生成报表，存储、打印、回放等。

扭矩传感器的应用领域：

微电机，粘度计等微小量程扭矩的测量;

扭矩传感器可检测电动机、内燃机等旋转动力设备，输出扭矩及功率;

检测电动机、风力、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率;

检测各种机械加工中心、自动机床的工作过程中的扭矩;

检测各种旋转动力设备系统所传递的扭矩及效率;

检测扭矩的同时可以检测转速、轴动力;

可用于制造粘度计、电动、气动、液力扭力扳手;

用于教学设备 。
